ligne AirSafe® des Aspirateurs Aérosol médical

Protection active contre aérosol médical potentiellement infecté

Les systèmes d’aspiration et filtration Airsafe® dans les versions mobiles, fixes ou centralisés sont déjà utilisés avec succès pour la protection des professionnel dans les procédures prévoyant proximité entre eux, mais aussi et surtout dans celles considérées à haut risque

écouvillons oropharyngés et nasaux	ventilation non invasive
trachéotomie	respiration manuelle
extubation	bronchoscopie
intubation endotrachéale	administration d’oxygène élevé
administration de aérosolthérapie	interventions dentaires
opération de chirurgie dermatologique	collecte de l’expectoration

Grâce à la filtration HEPA H14 ou ULPA U15 les aspirateurs Airsafe® sont en fait des purificateurs d’air capable d’abattre le 99,9995% des particules dangereuses de coronavirus, estimées être de taille entre 0,12 et 22 0,16 μm.

airsafe_medical_cat-0121-2-2

3.67 MB

Les principes de fonctionnement

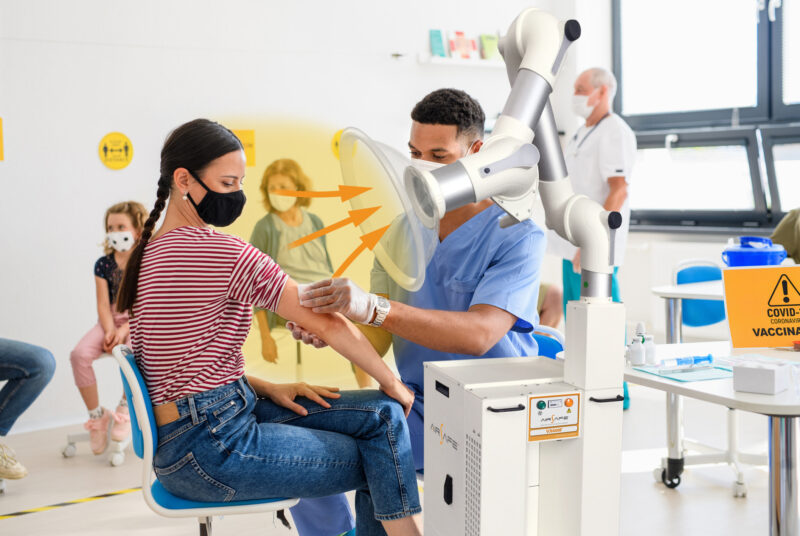

Le débit de travail élevé crée une pression négative de grande taille autour de la hotte, assurant une extraction efficace de aerosol et nébulisation extra-oral.

Tous les systèmes AirSafe® utilisent un bras d’aspiration professionnel de laboratoire avec articulations en polypropylène et tubes en aluminium anodisé diamètre 100mm.

Le bras autoporteur de l’aspirateur de aerosol est facile à placer près de la zone de travail afin d’assurer l’efficacité du l’aspiration sans interférer avec les activités du opérateur.

Les rotules en polypropylène sont ajustables à friction et équipés de roulements à billes avec l’anneau de guidage en gomme à faible frottement. Les ressorts de support et les autres composants mécaniques sont en acier galvanisé ou en acier inoxydable.

Les tuyaux de 100mm sont les plus grandes jamais appliqués à un aspirateur d’aérosol. Ils sont utilisés pour garantir une perte de charge minimale avec débit d’air qui doit toujours être au minimum 400/450 mc/h.

Moins de perte de charge signifie moins d’énergie absorbée, ce qui permet des économies d’énergie significative et moins de bruit, toujours inférieur à 60 dB(A).

Mode purificateur d'air

Quand il n’est pas utilisé pour les opérations avec le patient, l’aspirateur d’aérosol VX400M si laissé sur marche grâce à la haute capacité de travail aspire l’air en continu de la zone opérationnelle, en la purifiant de 99,995% par éventuels résidus d’aérosol en suspension dans la chambre.

Par exemple, tenant allumée le purificateur l’air à l’intérieurd’un local de 15 mètres carrés (mt 4 x 3 x 2,5H)est purifiée 10 fois à l’heure (un change complet chaque 6 minutes).

Nos aspirateurs d’aérosol AirSafe® ont un niveau sonore très bas (moins de 60dBA) et faible consommation électrique (seulement 180W), avec des composants garanties 40.000 heures, pour cela ils peuvent rester allumés toute la journée de travail. Il s’agit de une différence importante en comparaison avec les aspirateurs à petit débit ou moteur à brosse, lesquels doivent être s’allumer et s’éteindre tout le temps.

La hotte à section circulaire avec le grand débit créent une large zone d’aspiration d’aérosol extra-oral capté sans avoir besoin de placer la hotte trop proche du patient. La hotte est en PMMA transparent robuste et durable avec raccord rapide en aluminium.

Filtration brevetée

Il est absolument nécessaire de protéger le filtre HEPA contre l’humidité élevée de l’aérosol.

Tout filtre sec au contact d’un fluide à haute teneur en eau ou d’une partie humide est mouillé puis se sèche par évaporation. C’est pourquoi, après quelques cycles de travail, les microfibres qui devraient filtrer les plus petites particules « s’effilochent », et élargissent ainsi le passage et rendent la section filtrante inutile sans pour autant donner de signal d’inefficacité à l’utilisateur.

Les aspirateurs AirSafe™ ont été conçus avec une section filtrante innovante basée sur l’expérience acquise dans le domaine industriel, appliquée à la nécessité d’éliminer les aérosols dentaires :

Entrée d’air du haut vers le bas, non pas directement sur un filtre plat, mais dans une pré-chambre de décantation, à l’intérieur de laquelle le débit aspiré ralentit et c’est pourquoi les gouttelettes plus importantes se condensent sur le fond.
Flux inversé de bas en haut avec une vitesse d’ascension réduite pour rendre la condensation encore plus efficace.
Filtration sèche fine avec un flux du bas vers le haut pour que le filtre séparateur, approprié pour être traversé par une humidité relative de 100 %, puisse alors drainer les éventuels résidus vers le bas dans la chambre de collecte.
Grâce aux actions précédemment décrites, les filtres secs de grade final H14 sont efficacement protégés et garantissent une filtration absolue.

airsafe_medical_cat-0121-2-2

3.67 MB

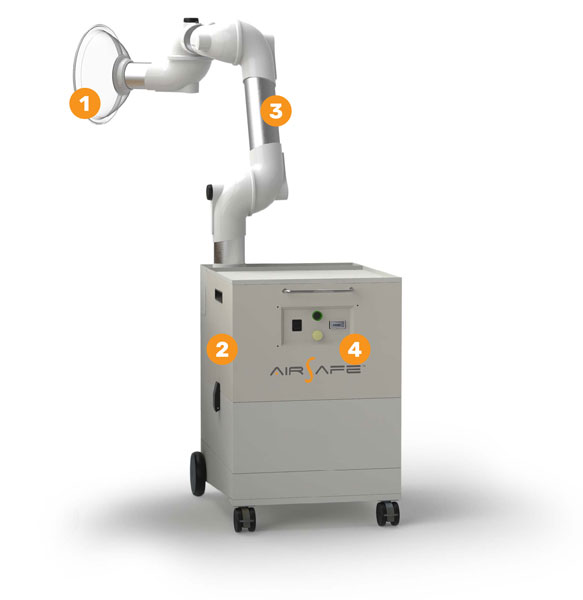

Aspirateur d’aérosol médical

Hotte en forme de dôme transparente conçue pour les aérosols plus léger et une plus large dispersion allant de contaminants. La hotte est positionnée à côté del patient sans empêcher la vue à l’opérateur.

Purificateur mobile compacte et maniable, équipé de 4 stades filtrantes avec un niveau final H14.
Très silencieux, grâce à la solation insonorisante du compartiment moteur et grilles anti-turbulences.

Bras articulés d’aspiration auto-portant diamètre 100mm garantit le captage efficace à bout portant d’aérosol.

Tableau électrique CE intègre des boutons Marche/Arrêt, témoin de fonctionnement, alarme d’épuisement des filtres et compteur horaire pour registre machine conformément à la loi.

VX400M est un dispositif médical certifié classe 1 au niveau Européen

Moteur	180 W 220/1/50
Débit effectif	400 mc/h
Dimensions mm	495 x 590 x 790h
Poids	53
Structure	acier verni d’epoxy
Roues	toutes pivotantes
Long life	service continu 40.000 heures
Niveau sonore	moins de 60 dB(A)

Filtration

Étape 1	Pré-chambre fluides avec échappement
Étape 2	filtro separatore per fluidi INOX lavabile
Étape 3	ePM10 80% ISO 16890
Étape 4	filtre HEPA H14 ou ULPA U15
Fermeture filtres	avec flexible étanche et crochets latérales
Certification/strong>	CE selon directives machines européennes
Certification filtre HEPA	test sur chaque filtre
Efficacité finale	99,995% des particules entre 0,12 e 0,16 μm

Systèmes fixes

Pour garantir la protection contre les aérosols même lorsque les espaces ambiants ne permettent pas d’utiliser l’aspirateur mobile, différentes solutions d’aspiration AirSafe® fixes sont disponibles et peuvent être installées sur le mur ou avec un système centralisé de pointe équipé d’une unité de contrôle avec éjection d’air filtré à l’extérieur.

Aspirateur d’aérosols avec bras de plafond

Aspirateur d’aérosols avec bras de mur

Installation d’aspiration d’eérosol médical

Gallery

Video

Qui sommes-nous

Les machines de la ligne AirSafe® ont été développées en utilisant l’expérience et l’ingénierie de notre équipe qui, depuis plus de 30 ans, s’occupe avec succès de la qualité de l’air dans les contextes professionnels.

Tous les systèmes sont 100% Made in Italy produits en Turin avec la plus grande attention à qualité et performances.

Nos consultants sont à votre disposition pour des questions, soutien ou cotations.
