Sistemas de
aspiración de aerosol
médico de alto flujo
filtración U15

Protección activa contra aerosol médico potencialmente contaminado

Los sistemas de aspiración y filtración Airsafe® en versión móvil, estacionaria o centralizada ya se emplean con éxito para la protección de pacientes y operadores en todos procedimientos que impliquen proximidad entre los dos, especialmente en los considerados de riesgo elevado.

hisopo nasofaríngeo y bucofaríngeosventilación no invasiva
traqueotomíaventilación manual
extubaciónbroncoscopia
intubación endotraquealsuministro de oxígeno de alto flujo
suministro de aerosol terapiaprocedimientos dentales
operaciones de cirugía dermatológicacolección del esputo

A efectos prácticos, gracias a la filtracion HEPA H14 o ULPA U15 los succionadores Airsafe® son purificadores de aire capaz de abatir el 99,9995% de partículas peligrosas de coronavirus, de tamaño estimado entre 0,12 y 0,16 μm.

 Los principios de funcionamiento

Los principios de funcionamiento

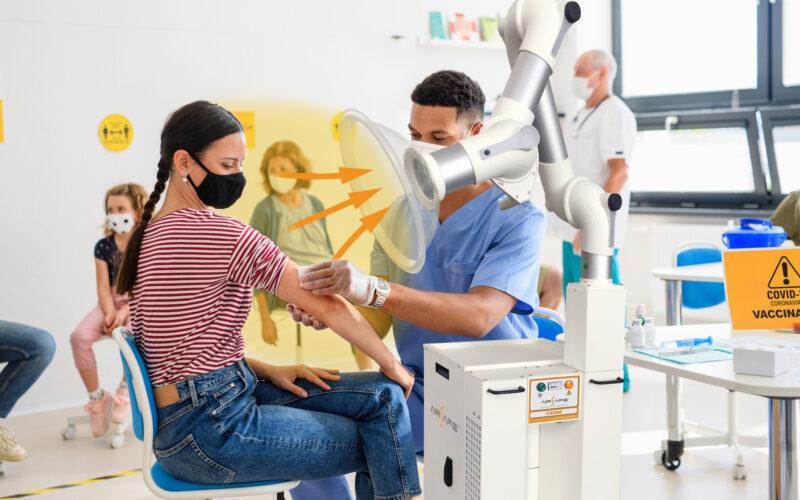

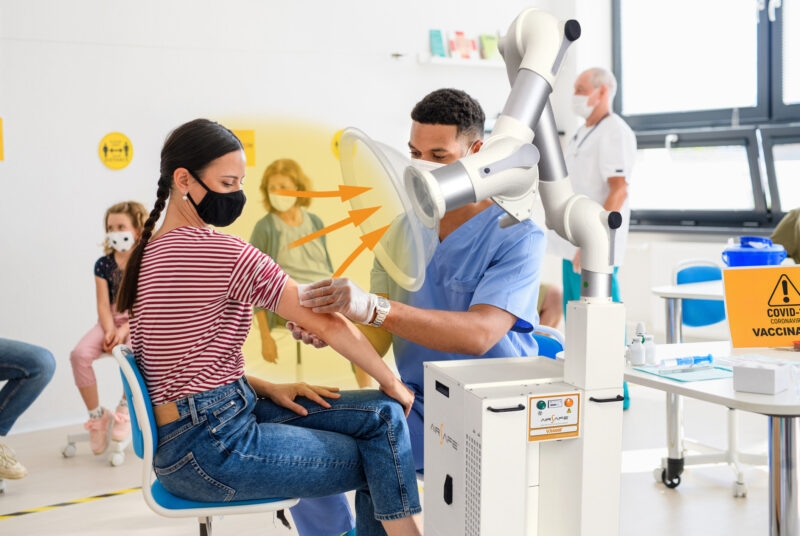

El gran caudalde trabajo crea una presión negativa alrededor de la campana circular de 350mm diámetro, garantizando una eficaz captura del aerosol e otras nebulizaciones extraorales.

Todos sistemas AirSafe®emplean un brazo succionador profesional de laboratorio con articulaciones pivotantes en polipropileno y tubos de aluminio anodizado de 100mm de diámetro.

El brazo autoportante del succionador de aerosol es fácil de colocar acerca del área de trabajo para render eficaz la succión sin interferir con las actividades del operador.

Las articulaciones son ajustables de fricción en polipropileno y equipadas con rodamientos de bolas con anillo de guía de goma de baja fricción. Los muelles amortiguadores e los otros componentes mecánicos son de acero galavnizado y inoxidable.

La tubería con diámetro 100mm son las más grandes nunca aplicada a un succionador de aerosol, fueron elegidas para garantizar una pérdida de carga mínima y mantener el flujo de aire a un mínimo de 400/450 mc/h.

Menos pérdidas de carga significa menos potencia eléctrica de entrada, permitiendo un considerable ahorro energético y disminución del ruido, siempre bajo 60dBA.

Modo purificador de aire

Modo purificador de aire

Cuando no se emplea para las operaciones con el paciente, el succionador de aerosol VX400M aspira de forma continua el aire de la habitación si dejado encendido, purificándolo al 99,995% de eventuales residuos de aerosol transportados en el aire del cuarto.

Es decir, en una habitación de 15 metros cuadrados (mt 4 x 3 x 2,5H) teniendo encendido el succionador, el aire se purifica totalmente 10 veces por hora (un cambio total cada 6 minutos).

Nuestros succionadores de aerosol AirSafe® tienen un bajo nivel de ruido (menos de 60dB) y un reducido consumo de electricidad  (180W) con elementos garantizados 40.000 horas. Por ello,se les pueden dejar encendidos todo el día laboral sin problemas. Esta es una gran diferencia con respeto a los succionadores de bajo flujo o con motores de cepillo, los cuales necesitan ser encendido y apagado una y otra vez.

La campana circular y el gran caudal de trabajo crean una zona difundida de succión del aerosol extraoral, captado sin necesidad de posicionar la campana demasiado cerca del paciente. La campana es de robusto y resistente PMMA transparente con conexión rápida en aluminio.



Filtración patentada

Es necesario proteger al filtro HEPA contra la elevada humedad del aerosol.

Cualquier filtro seco, atropellado por un fluido con elevado contenido de agua, se moja y se seca posteriormente por evaporación. Por esto, después de pocos ciclos de trabajo, las microfibras debidas a filtrar las partículas más pequeñas se desgastan abriendo la grieta y haciendo inútil la sección filtrante, sin dar señales de mal funcionamento.

Los succionadores de aerosol AirSafe®están diseñados con una innovadora sección filtrante fundada en nuestra esperiencia en la industria, aplicada a las necesidades del abatimiento de aerosol.

  1. Entrada del aire de arriba a abajo, no directamente en el filtro plano, sino en una antecámara de decantación dentro de la cual el flujo aspirado reduce la velocidad para dejar condensar las gotas más grandes en el fondo.
  2. Inversión de flujo de abajo a arribaa velocidad reducida de ascenso para render aún más eficiente la condensación.
  3. Filtración seca con flujo de bajo a arriba para que el filtro separador,apto para humedad relativa 100%, pueda escurrir otros posibles residuos hasta el fondo en la cámara de cosecha.
  4. Gracias a las etapas anteriores los filtros secos con grados final H14estarán protegidos de manera eficaz y garantizeran un nivel de filtración absoluto.
Filtración patentada

Succionador de aerosol médico

1

Campana domo transparente diseñada para los aerosoles más ligeros con dispersión mayor de contaminantes, se soloca a lado del paciente sin negar la vista al operador.

2

Purificador móvil compacto y manejable, fácil de utilizar, equipado con 4 etapas filtrantes con nivel final H14.
Muy silencioso, gracias al aislamiento insonorizante del compartimiento del motor y rejillas anti-turbolencia.

3

Brazo succionador articulado, autoportante, de diámetro 100mm. Esto garantiza la captación cercana y eficiente del aerosol.

4

Panel eléctrico CE con botón on/off, indicador de operación, alarma agotamiento filtros y cuentahoras para historial de máquina, según ley.

VX400M es un dispositivo médico patentado clase 1 a escala Europea
Motor180 W 220/1/50
Caudal effectivo
400 mc/h
Tamaño mm495 x 590 x 790h
Peso Kg53
Estructuraacero barnizado époxido
Ruedas
pivotantes
Tipo motorservicio continuo 40.000 horas
Nivel Sonoromenos de 60 dBA
Filtración
Etapa 1antecámara fluidos con drenaje
Etapa 2filtro separador de fluidos de INOX lavable
Etapa 3ePM10 80% según ISO 16890
Etapa 4filtro HEPA H14 o ULPA U15
Cierre filtricon junta y ganchos laterales
CertificaciónCE según directiva maquinas Europea
Certificación filtro HEPA
test de cada filtro
Eficiencia final
99,995% de las partículas entre 0,12 y 0,16 μm

Succionadores estacionarios

Para garantizar protección contra el aerosol potencialmente contaminado aún en pequeños espacios, están disponibles unas soluciones estacionarias de succión AirSafe®instalables de pared y de techo o sistemas centralizados de última generación equipados con unidad de expulsión del aire filtrado afuera del edificio.

Succionador de aerosol de techo

Succionador de aerosol de pared

Sistema centralizado de succión de aerosol médico

Galería

Video

Quienes somos

Los succionadore de aerosol AirSafe® se han desarrolado gracias a nuestra experiencia de 30 años en la filtración del aire en ámbitos industriales.

Todos nuestro sistemas son 100% hechos en Italia y producidos a Turin, con la máxima atención a calidad y prestaciones.

Nuestro equipo esta a su disposición para preguntas, apoyo o cotizaciones.
